Audi Q5 8R (2009-2017) – skrzynka bezpieczników

Audi Q5 8R (2009-2017) – schemat skrzynki bezpieczników

Rok produkcji: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Bezpiecznik zapalniczki (gniazdo zasilania) w Audi Q5 8R (2009-2017) to bezpiecznik 4 w skrzynce bezpiecznikowej C (czerwony).

Skrzynka bezpieczników po stronie kierowcy na desce rozdzielczej

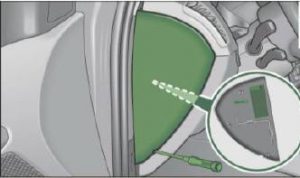

Aby uzyskać dostęp do skrzynki bezpieczników znajdującej się po stronie kierowcy na desce rozdzielczej, otwórz drzwi kierowcy i zdejmij boczną osłonę deski rozdzielczej, naciskając ją.

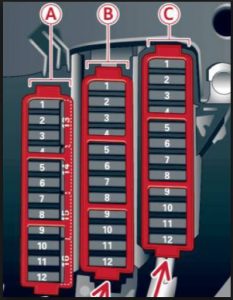

Audi Q5 – 8R pierwszej generacji – Schemat skrzynki bezpieczników – strona kierowcy na desce rozdzielczej

Panel bezpieczników A – czarny
Nr	Opis	Amp [A]
1	Dynamiczne sterowanie	5
3	Homelink	5
5	Kontrola klimatu	5
6	Regulacja zasięgu prawego reflektora	5
7	Regulacja zasięgu lewego reflektora	5
8	Moduł sterujący układem   elektrycznym pojazdu 1.	5
9	Adaptacyjny tempomat	5
10	Przesunięcie bramy	5
11	Dysze płynu spryskiwacza nagrzewnicy	5
12	Kontrola klimatu	5
13	Przygotowanie telefonu komórkowego	5
14	Poduszka powietrzna	5
15	Terminal 15	25
16	Silnik terminala 15	40
Panel bezpieczników B – brązowy
Nr	Opis	Amp [A]
1	Lusterko wsteczne z funkcją   automatycznego ściemniania.	5
2	Czujnik sprzęgła	5
3	Pompa paliwowa	25
5	Ogrzewanie lewego siedzenia	30
6	Elektroniczny program stabilizacji	10
7	Klakson	25
8	Silnik regulatora szyby lewych drzwi	30
9	Silnik wycieraczek	30
10	Elektroniczny program stabilizacji	25
11	Lewe drzwi	15
12	Czujnik deszczu i światła	5
Panel bezpieczników C – czerwony
Nr	Opis	Amp [A]
3	Podparcie lędźwi	10
4	Dynamiczne sterowanie	35
5	Klimatyzowany uchwyt na kubek	10
6	Moduł sterujący układem   elektrycznym pojazdu 1.	35
7	Moduł sterujący układem   elektrycznym pojazdu 1.	20
8	Moduł sterujący układem   elektrycznym pojazdu 1.	30
9	Panoramiczny dach	20
10	Moduł sterujący układem   elektrycznym pojazdu 1.	30
11	Panoramiczny klosz dachowy	20
12	Wygodna elektronika	5

Skrzynka bezpieczników po stronie pasażera na desce rozdzielczej

Aby uzyskać dostęp do skrzynki bezpieczników znajdującej się po stronie pasażera na desce rozdzielczej, należy otworzyć drzwi pasażera i zdjąć boczną osłonę deski rozdzielczej.

Audi Q5 – 1.generacja 8R – Schemat skrzynki bezpieczników – strona pasażera na desce rozdzielczej

Panel bezpieczników A – czarny
Nr	Opis	Amp [A]
5	Moduł przełącznika   kolumny kierownicy.	5
6	Elektroniczny program stabilizacji	5
7	Złącze diagnostyczne zacisku 15	5
8	Przejście	5
Panel bezpieczników B – brązowy
1	Odtwarzacz CD/DVD	5
2	Moduł przełącznika   wyboru napędu Audi.	5
3	MMI/Radio	5/20
4	Zestaw wskaźników	5
5	Przejście	5
6	Blokada zapłonu	5
7	Obrotowy włącznik światła	5
8	Dmuchawa układu klimatyzacji	40
9	Blokada kolumny kierownicy	5
10	Kontrola klimatu	10
11	Złącze diagnostyczne zacisku 30	10
12	Moduł przełącznika   kolumny kierownicy.	5

Skrzynka bezpieczników w bagażniku po prawej stronie

Aby uzyskać dostęp do skrzynki bezpieczników znajdującej się na bagażniku, należy zdjąć prawą boczną osłonę bagażnika i otworzyć osłonę bezpiecznika.

Audi Q5 – 1.generacja 8R – Schemat skrzynki bezpieczników – Prawa przestrzeń bagażnika

Panel bezpieczników A – czarny
Nr	Opis	Amp [A]
1	Moduł sterujący pokrywą bagażnika	30
5	Elektromechaniczny hamulec postojowy	5
6	Elektroniczna kontrola tłumienia	15
7	Elektromechaniczny hamulec postojowy	30
8	Moduł sterujący układem   elektrycznym pojazdu 2.	30
10	Moduł sterujący układem   elektrycznym pojazdu 2.	30
11	Moduł sterujący układu   elektrycznego pojazdu.	20
12	Terminal 30	5
Panel bezpieczników B – brązowy
Nr	Opis	Amp [A]
1	Moduł sterujący pokrywą bagażnika	30
2	Ogrzewanie prawego   przedniego siedzenia.	15
3	Ścieżka konwertera DCDC 1	40
4	Ścieżka konwertera DCDC 2	40
7	Elektromechaniczny hamulec postojowy	30
9	Moduł sterujący drzwiami prawymi	30
11	Moduł sterujący drzwiami prawymi	15
Panel bezpieczników C – czerwony
Nr	Opis	Amp [A]
1	Wylot tylnej konsoli środkowej	15
2	Wylot z przodu konsoli środkowej;   Klimatyzowany uchwyt na napoje.	15
3	Wylot bagażnika	15
4	Zapalniczka	15
7	System parkowania	7.5
8	Tylna wycieraczka	15
9	Przełącznik elektromechanicznego   hamulca postojowego.	5
10	Asystent boczny Audi	5
12	Zacisk 15 modułów sterujących	5
Panel bezpieczników D – czarny
Nr	Opis	Amp [A]
3	Wzmacniacz DSP, radio	30
4	MMI	7.5
5	Przygotowanie radia;   nawigacji, telefonu komórkowego.	5
6	Tylna kamera	5
7	przygotowanie telefonu komórkowego	5

Ma to zastosowanie dla modeli:

2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 i 2017 – Q5 1-szej generacji benzyna 8R (2.0 i 3.0 TFSI, Hybrid Quattro 2.0) i Diesel (2.0 i 3.0 TDI, SQ5 3.0 TDI).
