Audi A6 C6 (2004-2011) – skrzynka bezpieczników

Audi A6 C6 (2004-2011) – schemat skrzynki bezpieczników

Rok produkcji: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.

Bezpiecznik zapalniczki (gniazdo zasilania) w Audi A6 C6 (2004-2011) to bezpiecznik 2 w skrzynce bezpiecznikowej (strona pasażera na desce rozdzielczej).

Audi A6 C6 (2004-2011) ma 3 lokalizacje skrzynek bezpieczników. Dwa na desce rozdzielczej, po stronie pasażera i kierowcy oraz jeden w bagażniku.

Skrzynka bezpieczników po stronie kierowcy na desce rozdzielczej

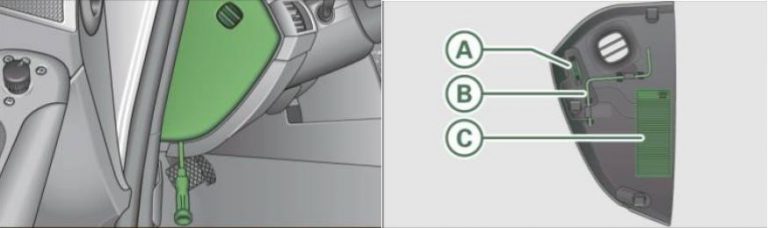

Aby uzyskać dostęp do skrzynki bezpieczników znajdującej się po stronie kierowcy na desce rozdzielczej, otwórz drzwi kierowcy i zdejmij plastikowy zacisk (A) z elementu ustalającego w pokrywie czołowej.

W pokrywie po lewej stronie tablicy rozdzielczej znajduje się plastikowy zacisk (A), którego można użyć do wyjęcia bezpieczników. Korba (B) służy do awaryjnej obsługi dachu elektrycznego. Na obu pokrywach w tablicy rozdzielczej znajduje się również etykieta z układem bezpieczników (C) dla odpowiedniej tablicy bezpieczników.

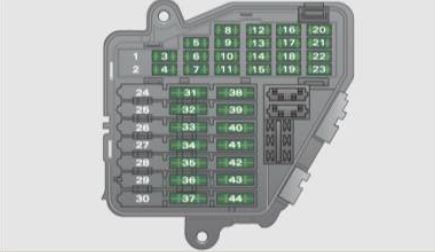

Audi A6 C6 – Schemat skrzynki bezpieczników – strona kierowcy deski rozdzielczej

Nr	Opis	Amp [A]
1	Nieużywany	–
2	Nieużywany	–
3	Zarządzanie silnikiem	5
4	Czujnik poziomu oleju;   Oświetlenie tablicy rejestracyjnej.	5
5	Klimatyzacja;   System monitorowania ciśnienia w oponach.	5
6	Elektroniczny program stabilizacji (ESP);   Czujnik sprzęgła.	5
7	Złącze diagnostyczne	5
8	Jednostka sterująca Homelink	5
9	Lusterko wewnętrzne   z funkcją automatycznego ściemniania.	5
10	Tempomat adaptacyjny	5
11	Nieużywany	–
12	Złącze diagnostyczne	10
13	Przełącznik kolumny kierownicy	10
14	Nieużywany	–
15	Zestaw wskaźników;   Moduł sterujący Gateway.	10
16	Telefon, komórka	5
17	Elektroniczny program stabilizacji (ESP)	10
18	Elektronika reflektora (lewy)	5
19	Czujnik deszczu	5
20	Podgrzewane dysze spryskiwaczy	5
21	Regulacja siedzenia (kierowca)	10
22	Wyświetlacz MMI	5
23	Elektromechaniczny hamulec postojowy	5
24	Nieużywany	–
25	Nieużywany	–
26	Nieużywany	–
27	Nieużywany	–
28	Nieużywany	–
29	Nieużywany	–
30	Nieużywany	–
31	Przełącznik świateł cofania;   Skrzynia biegów; Elementy silnika.	15
32	Inteligentny sterownik modułu mocy;   Oświetlenie przestrzeni na nogi; Przednie reflektory; Klakson; System wycieraczek; Elektrycznie regulowana kierownica.	30
33	Inteligentny sterownik modułu mocy   (światła po lewej stronie).	25
34	Inteligentny sterownik modułu mocy   (światła po prawej stronie).	25
35	Nieużywany	–
36	Spryskiwacze reflektorów	30
37	Elektroniczny system stabilizacji (ESP)	25
38	System wycieraczek	30
39	Moduł sterujący drzwiami po lewej stronie	15
40	Klakson	25
41	Wentylator nagrzewnicy	40
42	Elektroniczna blokada   zapłonu modułu sterującego; Elektrycznie regulowana kierownica.	30
43	Wycieraczka tylnej szyby (Avant)	15
44	Otwieranie szyb elektrycznych   (lewa strona)	35

Skrzynka bezpieczników po stronie pasażera na desce rozdzielczej

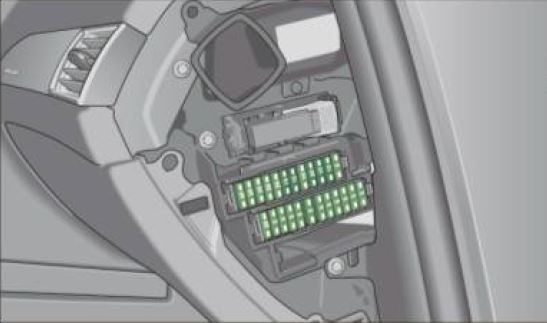

Aby uzyskać dostęp do skrzynki bezpieczników znajdującej się po stronie pasażera na desce rozdzielczej, należy otworzyć drzwi pasażera i zdjąć boczną osłonę deski rozdzielczej.

Audi A6 C6 – Schemat skrzynki bezpieczników – strona pasażera na desce rozdzielczej

Nr	Opis	Amp [A]
Uchwyt bezpiecznika (czarny)
1	Moduł sterujący Klawisz komfortowy	15
2	Zapalniczka	20
3	System monitorowania ciśnienia opon	5
4	Gniazdo elektryczne z przodu   (konsola środkowa).	20
5	Inteligentny moduł zasilania pasażera (blokada schowka).	15
6	Moduł sterowania drzwiami po prawej stronie	15
7	Szyberdach	20
8	Sterowanie klimatyzacją	10
9	Podgrzewane siedzenia przednie	30
10	MMI	7,5
11	Regulacja siedzenia (pasażer)	10
12	Komunikacja	5
Uchwyt bezpiecznika (brązowy)
1	Elektryczna pompa paliwa	20/30
2	Adaptacyjne zawieszenie pneumatyczne	15
3	Asystent pasa ruchu	10
4	Asystent zmiany pasa Audi	5
5	Adaptacyjne zawieszenie pneumatyczne	5
6	Przełącznik automatycznej skrzyni biegów –   sprzęgła bramy zmiany biegów.	5
7	System parkowania	5
8	Brama modułu sterującego	5
9	Automatyczna regulacja zasięgu świateł   dodatkowe światła drogowe); elektronika reflektorów (prawa strona).	5
10	Poduszka powietrzna	5
11	Podgrzewane tylne siedzenia	5
12	Telefon	5

Skrzynka bezpieczników w bagażniku po prawej stronie

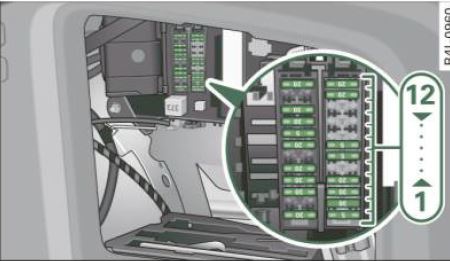

Aby uzyskać dostęp do skrzynki bezpieczników znajdującej się na bagażniku, należy zdjąć prawą boczną osłonę bagażnika i otworzyć osłonę bezpiecznika.

Audi A6 C6 – Schemat skrzynki bezpieczników – Prawa przestrzeń bagażowa

Nr	Opis	Amp [A]
Uchwyt bezpiecznika (czarny)
1	Cyfrowe przetwarzanie sygnału (DSP);   Wzmacniacz BOSE.	30
2	Komunikacja,   Wzmacniacz antenowy	5
3	Elektromechaniczny hamulec postojowy   (lewy).	30
4	Elektromechaniczny hamulec postojowy   (prawy).	30
5	Gniazdo zasilania w bagażniku	20
6	Zarządzanie energią akumulatora	5
7	Inteligentny moduł mocy z tyłu   (światła po prawej stronie).	20
8	Inteligentny moduł mocy   (komfort).	5
9	Inteligentny moduł mocy z tyłu   (światła po lewej stronie).	30
10	Mechanizm otwierania okna   (prawa strona).	35
11	System parkowania	5
12	Zapalniczka tył	20
Uchwyt bezpiecznika (brązowy)
1	Tylne lusterko	5
2	Elektryczna pokrywa tylna (Avant)	30
3	Elektryczna tylna pokrywa (Avant)	30
4	Elektryczna tylna pokrywa (Avant)	20
5	Komunikacja;   Wzmacniacz antenowy.	5
6	Nieużywany	–
7	MMI	5
8	Nieużywany	–
9	Tuner cyfrowy	5
10	Nieużywany	–
11	Nieużywany	–
12	Nieużywany	–

Instrukcje zawarte w tym samouczku będą działać w następujących latach modelowych:

2004, 2005, 2006, 2007, 2008, 2009, 2010 i 2011 – Audi A6 C6 Benzyna (2.0 TFSI, 2.4 Quattro, 2.4 V6, 2.8 FSI, 3.3 Quattro, 3.2 V6, 4.2 V8, 4.2 V8 Quattro i S6) i Diesel (2.0 i 2.7 TDI, 2.7 V6 i 3.0 V6).
